دوره آموزشی نقشه خوانی صنعتی و تلرانس گذاری ابعادی و هندسی

• اگر فارغ التحصیل رشته های مهندسی مکانیک، ساخت و تولید، هوافضا، مهندسی صنایع ، ماشین افزار و قالب سازی هستید و تجربه کاری ندارید لازم است دوره نقشه خوانی صنعتی را قبل از ورود به بازار کار شرکت کنید.

• اگر می خواهید مورد تمسخر فعالان صنعت قرار نگیرید دوره نقشه خوانی صنعتی را قبل از ورود به بازار کار شرکت کنید.

• اگر متصدی شغل مدیریت پروژه صنعتی هستید لطفاً دوره نقشه خوانی صنعتی را قبل از ورود به بازار کار شرکت کنید.

• چون در کشور ما ساخت و تولید بیش از طراحی رونق دارد، دوره نقشه خوانی صنعتی را قبل از ورود به بازار کار شرکت کنید.

• اغلب فارغ التحصیلان دانشگاهی توانایی خواندن نقشه های صنعتی را ندارد ، چون در دانشگاه فقط درس نقشه کشی صنعتی 1 و 2 را آموزش دیده اند و گاها در درس نقشه کشی صنعتی 2 صرفا نرم افزار به آن ها آموزش داده شده است. ولی چون الفبای هرگونه فعالیت ساخت و تولیدی و قالبسازی خواندن نقشه های صنعتی می باشد لذا دوره نقشه خوانی صنعتی را قبل از ورود به بازار کار شرکت کنید.

• نقشه زبان مشترک بین طراح و سازنده می باشد. پس برای اینکه این زبان مشترک را به صورت کامل اشراف داشته باشید لطفاً دوره نقشه خوانی صنعتی را قبل از ورود به بازار کار شرکت کنید.

• اگر در مفاهیم برش و نیم برش و هم چنین مقاطع در دوران دانشگاه آشنایی اشراف کامل پیدا نکرده اید و از نقشه های با جزئیات زیاد می هراسید لطفاً دوره نقشه خوانی صنعتی را قبل از ورود به بازار کار شرکت کنید.

• در صورتی که علائم نقشه ها آشنایی کامل ندارید لطفا جهت جلوگیری از ریجکت شدن قطعاتتان ، دوره نقشه خوانی صنعتی را قبل از ورود به بازار کار شرکت کنید.

• اگر تحصیلات دانشگاهی ندارید به صورت تجربی وارد صنعت شده اید لطفاً دوره نقشه خوانی صنعتی رادر کنار فعالیت صنعتی شرکت کنید.

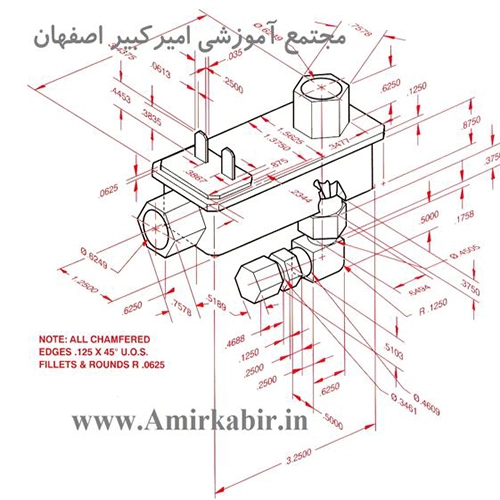

نقشه خوانی صنعتی خوان اول از هفت خوان ورود به صنعت است. اغلب دانشجویان فکر می کنند، همین که می توانند با نرم افزارهای کتیا و سالیدورکز و اینونتور، از روی نقشه های سه بعدی یا پرسپکتیو مدلسازی کنند، نیازی به دوره ” نقشه خوانی صنعتی ” ندارند. مثلا نقشه ای که در شکل زیر مشاهده می کنید علی رغم اینکه نسبتا پیچیده است، ولی نیازی به نقشه خوانی ندارد چون نقشه به صورت سه بعدی بوده و تجسم آن ساده است.

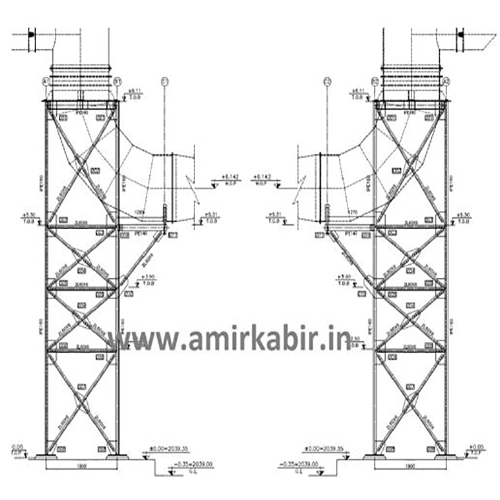

نیاز به دوره نقشه خوانی صنعتی زمانی نمایان می شود که دانشجو وارد بازارکار می شود. تصور کنید روز اول ورود به یک کارگاه طراحی و ساخت استراکچرهای صنعتی با نقشه زیر مواجه شوید، آیا تمامی علایم و استاندارد های این نقشه را می توانید بخوانید؟

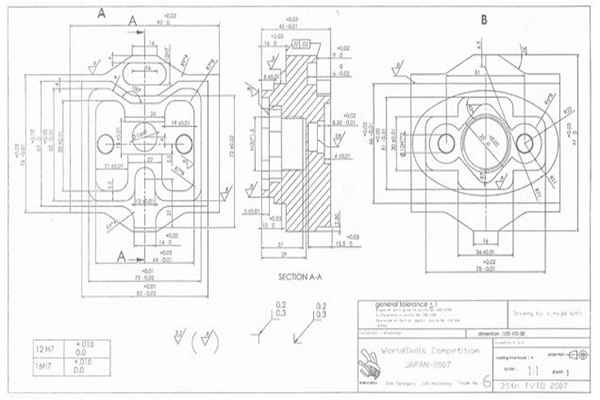

یا ساده تر به قضیه نگاه کنیم. آیا دروس دانشگاهی نقشه کشی صنعتی 1 و نقشه کشی صنعتی 2 که از دروس اصلی مهندسی مکانیک است به شما توانایی خواندن نقشه زیر را داده است؟

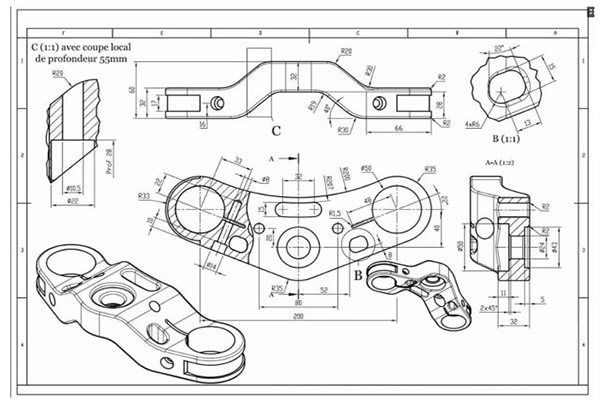

اصلن بیایید با خودمون صادق باشیم، اگر پرسپکتیو یا نمای مجسم را از نقشه زیر حذف کنیم ، به راحتی می توانید نقشه زیر را تجسم کنید؟

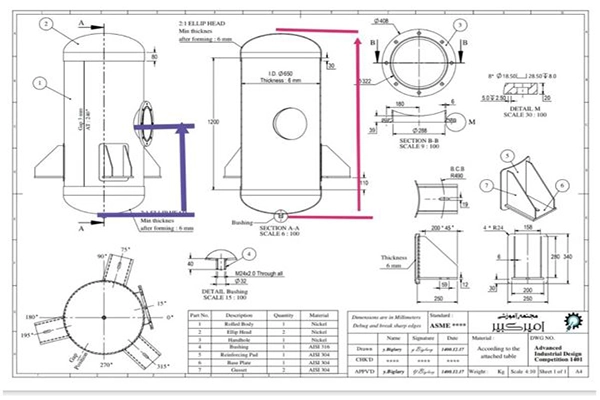

در مورد مخزن زیر چطور؟ تمامی نقشه ها را می توانید به صورت مولتی بادی در کتیا یا سالیدورکز طراحی کنید و ابعاد را از روی نقشه بردارید؟ در مورد نت خوانی و اطلاعات مربوط به کپ بالایی این مخرن از روی نقشه می توانید برداشت درست داشته باشید.

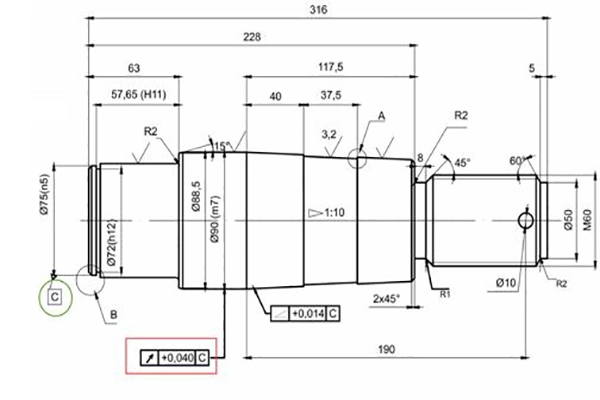

اگر شما یک ماشینکار تراش سی ان سی یا یک تواشکار منوال باشید، تلرانس و انطباقات این نقشه را متوجه می شوید؟

  این نقشه ها نمونه ای از نقشه های صنعتی اند که در کارگاه های مختلف به صورت نقشه ارائه شده توسط کارفرما ارائه می شوند. معمولا کارفرما فقط نقشه ارسال می کند و به هیچ وجه فایل stp یا CATpart یا فایل سالیدورکز و اینونتور ارسال نمی کند. بنابراین اولین قدم در مدلسازی در یک دفتر فنی خواندن نقشه از روی نقشه صنعتی ارسال شده توسط کارفرما و مدلسازی مجدد در نزم افزارهای سه بعدی و استخراج نقشه های جدید می باشد.

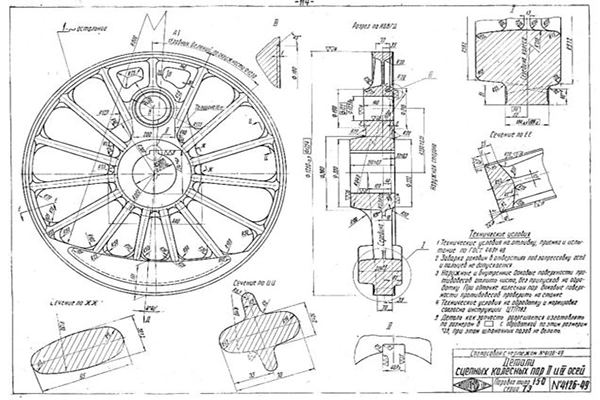

تا اینجا فقط در مورد اهمیت نقشه خوانی قبل از ساخت قطعه صحبت کردیم. ولی تصور کنید شما بازرس کنترل کیفیت یک شرکت بزرگ هستید و نقشه زیر با تیراژ 1000 عدد توسط شرکت شما به یک کارگاه فرزکاری سی ان سی برون سپاری شده است. اگر بخواهید نقشه را با قطعه تطبیق داده و کنترل ابعادی نمایید، توانایی خواندن نقشه زیر را دارید؟

ازاین مباحث که بگذریم ، روی هر نقشه علایم مختلفی وجود دارد ، از نوت های زیر نقشه گرفته تا علائم صافی سطح و عملیات حرارتی و سایر علائمی که روی نقشه مهم می باشند در این دوره آموزش داده می شود.

هم چنین یکی از مهمترین مباحث در کارگاه ها و کارخانه هایی که قطعات دقیق تولید کرده و نیاز به مونتاژ دقیق دارند ، مبحث ” تلرانس گذاری ابعادی و هندسی” است. این مبحث به صورت تخصصی در ادامه دوره نقشه خوانی صنعتی در مجتمع آموزشی امیرکبیر اصفهان تدریس می شود.

مجموع دوره نقشه خوانی صنعتی و تلرانس گذاری ابعادی و هندسی 40 ساعت بوده که در حدود 2.5 ماه هفته ای یک جلسه تدریس شده و تمارین زیادی به فراگیر به عنوان تکلیف داده می شود.

پیش نیاز این دوره : درس نقشه کشی صنعتی 1 یا رسم فنی در دانشگاه است.

مخاطبین دوره آموزشی نقشه خوانی صنعتی

کلیه دانشجویان و فارغ التحصیلان رشته مهندسی مکانیک به خصوص گرایش حرارت و سیالات، هوافضا، مهندسی شیمی، نفت و پتروشیمی، خودروسازی و صنایع وابسته، تجهیزات پزشکی و مهندسی صنایع

جزییات دوره:

در این دوره 40 ساعته،  هشت جلسه نقشه خوانی صنعتی و پنج جلسه در مورد تلرانس گذاری ابعادی و هندسی تدریس می شود و در هر جلسه حداقل سه نقشه صنعتی از شرکت های بزرگ نظیر فولاد مبارکه، ذوب آهن ، شرکت های سیمان ، شرکت های قالب ساز و ماشین ساز و قطعات صنایع نفت و گاز و پتروشیمی بررسی می گردد.

مدرس این دوره مهندس محمد اعرابی با بیش از 12 سال سابقه کار در دفاتر فنی صنایع خودرو سازی کشور می باشد.

سرفصل دوره نقشه خوانی صنعتی:

• انواع نقشه

• انواع برش

• جداول خوانی

• اصول اندازه گذاری

• علائم نقشه

• تلرانس های آزاد

• تلرانس های هندسی (تلرانس های فرم، راستا، پروفیل ، هم محوری و…)

• تلرانس گذاری ابعادی و هندسی

• صافی سطوح

• علائم عملیات حرارتی

• قطعات استاندارد

• انواع پیچ ها و رزوه ها

• مارپیچ های صنعتی

• علائم جوش

• علائم پرچ

• چرخدنده- چرخ زنجیر-چرخ تسمه- چرخ های اصطکاکی

• انطباقات
