انواع کنترلر دستگاه سی ان سی | تفاوت فانوک، زیمنس و هایدن هاین

کنترلر دستگاه سی ان سی به عنوان مغز متفکر ماشین‌ابزار، نقش حیاتی در هدایت و اجرای فرآیندهای ماشین‌کاری ایفا می‌کند. این واحد با دریافت برنامه‌های کدنویسی‌شده (مانند G-code)، آن‌ها را تجزیه و تحلیل کرده و دستورات لازم برای حرکت محورها، چرخش ابزار، تغییر سرعت، و اجرای سایر عملیات را به درایورها و موتورها ارسال می‌کند. کنترلر به‌طور دقیق زمان‌بندی و هماهنگی تمام اجزای متحرک را تنظیم می‌کند تا قطعه‌کار با بالاترین دقت و کیفیت ممکن تولید شود.

همچنین، با پردازش اطلاعات ورودی از حسگرها و اپراتور، تصمیم‌گیری لحظه‌ای انجام می‌دهد و در صورت بروز خطا، هشدار داده یا عملیات را متوقف می‌کند. در واقع، بدون کنترلر، دستگاه CNC توانایی انجام هیچ عملیات خودکار یا دقیقی را نخواهد داشت.

برندهای کنترلر سی ان سی

در صنعت ساخت و تولید مدرن، کنترلر دستگاه سی ان سی به عنوان مهم‌ترین جزء سیستم‌های ماشین‌کاری نقش کلیدی در دقت، کیفیت، سرعت و بازدهی دارند. امروزه کنترلرهای متنوعی در بازار وجود دارند، اما سه برند اصلی یعنی فانوک، زیمنس و هایدن هاین بیشترین کاربرد را در سطح جهانی دارند. در این مقاله به بررسی عمیق تفاوت‌ها، مزایا، معایب و کاربردهای صنعتی این سه کنترلر دستگاه سی ان سی می‌پردازیم تا راهنمای مناسبی برای مهندسان، اپراتورها، مدیران فنی و علاقه‌مندان به حوزه CNC باشد.

تاریخچه و جایگاه جهانی کنترلر های ماشین سی ان سی

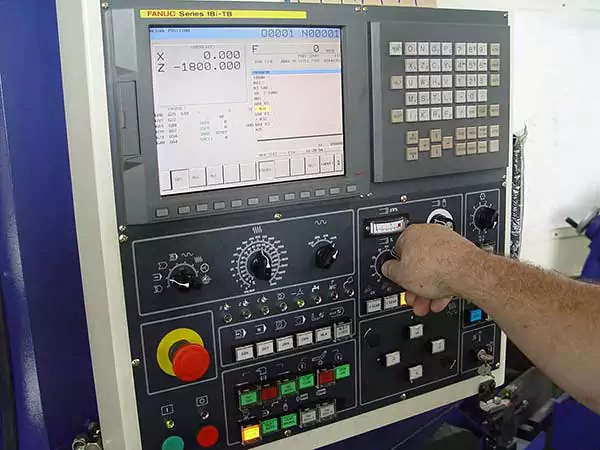

1. کنترلر دستگاه سی ان سی | برند فانوک

فانوک (FANUC) که در سال ۱۹۵۶ در ژاپن تأسیس شد، بزرگ‌ترین تولیدکننده کنترلرهای CNC در جهان به شمار می‌رود. این شرکت با بهره‌گیری از فناوری پیشرفته و طراحی‌های قابل اعتماد، توانسته شهرت جهانی پیدا کند و مشتریان عمده‌ای در صنایع خودروسازی، هوافضا و ماشین‌سازی در آسیا و آمریکا جذب نماید. نکته قابل توجه درباره فانوک آن است که به دلیل سادگی کاربری و اطمینان بالای محصولاتش، در بسیاری از کارخانه‌های آسیایی به عنوان یک استاندارد صنعتی پذیرفته شده است.

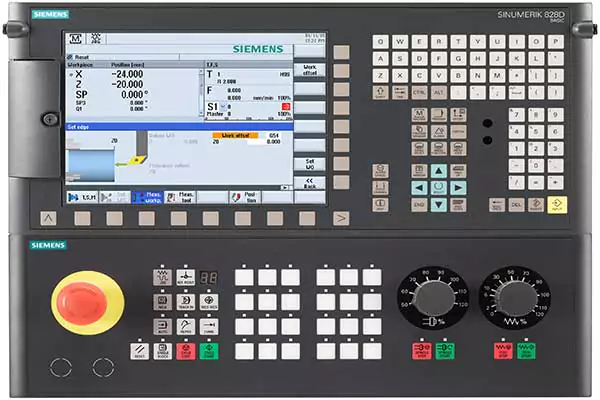

2. کنترلر دستگاه سی ان سی | برند زیمنس

زیمنس (SIEMENS) یکی از قدیمی‌ترین و معتبرترین شرکت‌های صنعتی آلمان است که بیش از ۱۷۰ سال پیش تأسیس شده است. این شرکت در زمینه سیستم‌های کنترل CNC با سری SINUMERIK شناخته می‌شود که مدل‌های ۸۴۰D و ۸۲۸D از معروف‌ترین آن‌ها هستند. محصولات زیمنس به‌طور گسترده‌ای در اروپا و در صنایع پیشرفته‌ای مانند پزشکی، انرژی و اتوماسیون صنعتی مورد استفاده قرار می‌گیرند. رابط کاربری گرافیکی قدرتمند و توان پردازش بالای این سیستم‌ها باعث شده‌اند که زیمنس در میان گزینه‌های موجود، انتخاب اول برای کاربردهای پیچیده صنعتی باشد.

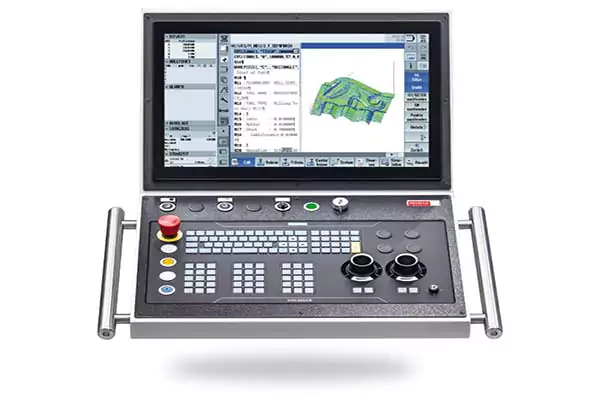

3. کنترلر دستگاه سی ان سی | برند هایدن هاین

هایدن هاین (HEIDENHAIN) یک شرکت آلمانی باسابقه است که در سال ۱۸۸۹ تأسیس شده و تمرکز اصلی آن بر ارائه سیستم‌های کنترل موقعیت با دقت بسیار بالا است. این برند در میان قالب‌سازان، ابزارسازان، ساعت‌سازان و همچنین صنایع دقیق مانند اپتیک و پزشکی از محبوبیت ویژه‌ای برخوردار است. کنترلرهای هایدن هاین به دلیل ترکیب بی‌نقص نرم‌افزار پیشرفته با سخت‌افزار بسیار دقیق، توانسته‌اند جایگاه ممتاز و قابل‌اعتمادی در حوزه تکنولوژی‌های دقیق به دست آورند

4. کنترلر دستگاه سی ان سی | برند میتشو بیشی

میتسوبیشی (Mitsubishi Electric) یکی از زیرمجموعه‌های گروه بزرگ میتسوبیشی ژاپن است که در زمینه تجهیزات الکترونیکی و اتوماسیون صنعتی فعالیت گسترده‌ای دارد. این شرکت با ارائه سیستم‌های CNC قابل اعتماد و مقرون‌به‌صرفه، جایگاه مناسبی در بازارهای آسیایی و به‌ویژه در خطوط تولید انبوه، ماشین‌کاری عمومی و صنایع خودروسازی به دست آورده است.

کنترلرهای CNC میتسوبیشی با تمرکز بر سادگی کاربری، پایداری در عملکرد و قابلیت هماهنگی بالا با سرووموتورها، انتخابی مناسب برای کارگاه‌هایی هستند که به دنبال راندمان بالا با هزینه مناسب‌اند. همچنین پشتیبانی خوب در کشورهای آسیایی یکی از دلایل موفقیت این برند به شمار می‌رود.

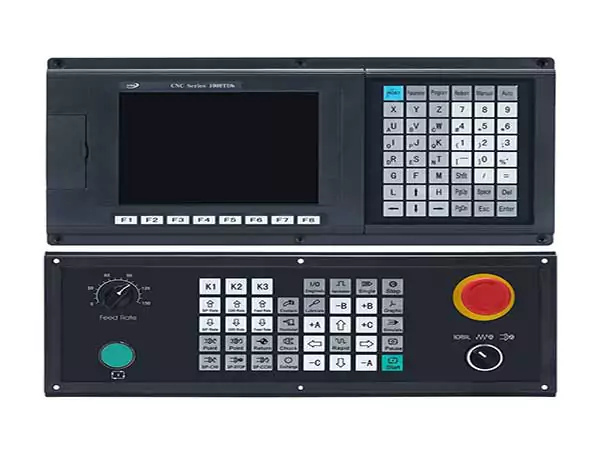

5. کنترلر دستگاه سی ان سی | برند جی اس کا

جی‌اس‌کا (GSK – Guangzhou CNC Equipment Co.) یکی از برندهای چینی فعال در زمینه تولید کنترلرهای CNC است که به عنوان یکی از پیشگامان داخلی در صنعت اتوماسیون چین شناخته می‌شود. این شرکت تمرکز خود را بر ارائه راهکارهای اقتصادی و کاربردی برای ماشین‌کاری‌های سبک و متوسط قرار داده و به‌خصوص در ماشین‌آلات ساخت چین به‌طور گسترده مورد استفاده قرار می‌گیرد.

کنترلرهای GSK به دلیل قیمت مناسب، سادگی نصب و کاربری، و خدمات پشتیبانی قوی در بازار داخلی چین، جایگاه قابل‌توجهی پیدا کرده‌اند. هرچند از نظر فناوری و دقت به پای برندهای مطرح جهانی نمی‌رسند، اما گزینه‌ای عملی برای کارگاه‌هایی با بودجه محدود یا نیازهای پایه به‌شمار می‌روند.

6. کنترلر دستگاه سی ان سی | برند مازاک

مازاک (Mazak) با نام کامل Yamazaki Mazak، یکی از پیشتازان جهانی در زمینه تولید ماشین‌ابزار و سیستم‌های کنترل CNC است که در سال ۱۹۱۹ در ژاپن تأسیس شد. این شرکت به‌طور خاص به دلیل ساخت ماشین‌های چندمحوره، فرز و تراش پیشرفته، شهرت جهانی دارد و کنترلر اختصاصی خود به نام Mazatrol را توسعه داده که به دلیل رابط کاربری ساده و برنامه‌نویسی مکالمه‌ای (Conversational Programming) مورد استقبال بسیاری از اپراتورها و برنامه‌نویسان قرار گرفته است.

مازاک با تمرکز بر نوآوری، کیفیت ساخت بالا و یکپارچه‌سازی نرم‌افزار و سخت‌افزار، در صنایع هوافضا، خودروسازی، تجهیزات پزشکی و تولیدات پیشرفته حضور پررنگی دارد. این برند همچنین به خاطر خطوط تولید اتوماتیک و کارخانه‌های هوشمند خود به عنوان یکی از نمادهای صنعت ۴.۰ شناخته می‌شود.

ساختار نرم‌افزاری و زبان برنامه‌نویسی کنترلرهای سی ان سی

زبان برنامه‌نویسی پایه	قابلیت‌های گرافیکی	سطح شخصی‌سازی	برند
استاندارد G-Code (ISO)	ضعیف	محدود	FANUC
G-Code + ShopMill/Turn	قوی	بالا	SIEMENS
زبان گفتاری اختصاصی	قوی و کاربردی	متوسط	HEIDENHAIN

کنترلر فانوک
فانوک از ساختار سنتی G-Code استفاده می‌کند که با دستورات ساده مانند G01، G02، M03 کنترل ماشین را انجام می‌دهد. رابط کاربری آن ساده است و برای اپراتورهای نیمه‌حرفه‌ای ایده‌آل است.

کنترلر زیمنس
زیمنس علاوه بر پشتیبانی کامل از G-Code، نرم‌افزارهای برنامه‌نویسی گرافیکی مانند ShopMill و ShopTurn را ارائه می‌دهد که به اپراتورها امکان تعریف برنامه بدون نوشتن کد را می‌دهد. همچنین امکان تعریف ماکرو، حلقه، شرط و زیرروال‌ها به راحتی فراهم است.

کنترلر هایدن هاین
با زبان برنامه‌نویسی خاص خود که بسیار شبیه به زبان گفتاری است ، مثلاً “L X+100 Y+50 R0 FMAX M3” ، نوشتن برنامه را برای اپراتورهای دقیق و با تجربه آسان کرده است. این کنترلر برای برنامه‌نویسی قطعات پیچیده با مسیرهای هندسی دقیق بسیار مناسب است.

کنترلر دستگاه سی ان سی از بخش هایی تشکیل شده است؟

کنترلر دستگاه CNC از چند بخش اصلی تشکیل شده است که هماهنگی میان آن‌ها عملکرد دقیق و هوشمند دستگاه را ممکن می‌سازد. مهم‌ترین بخش آن واحد پردازش مرکزی (CPU) است که برنامه‌های ماشین‌کاری را تفسیر و فرمان‌های حرکتی را تولید می‌کند. بخش دیگر درایورها (Drivers) هستند که سیگنال‌های صادرشده از CPU را به ولتاژ یا جریان قابل استفاده برای موتورها تبدیل می‌کنند.

واحد ورودی/خروجی (I/O) نیز وظیفه دارد اطلاعات حسگرها، سوئیچ‌ها و سایر تجهیزات جانبی را پردازش کرده و پاسخ‌های مناسب ارائه دهد. همچنین، رابط کاربری یا پنل اپراتور، شامل صفحه‌کلید و نمایشگر، امکان ارتباط کاربر با دستگاه و برنامه‌نویسی عملیات را فراهم می‌سازد. برخی کنترلرها ممکن است شامل حافظه داخلی برای ذخیره برنامه‌ها و اطلاعات نیز باشند.

آموزش جامع سی ان سی

اگر به یادگیری سی ان سی علاقه مند هستید، این آموزش را به صورت جامع در مجتمع آموزشی امیرکبیر فراگیرید. آموزش CNC در اصفهان در آموزشگاه فنی و حرفه‌ای امیرکبیر، یکی از جامع‌ترین و کاربردی‌ترین دوره‌های آموزشی در حوزه صنعت ماشین‌کاری محسوب می‌شود.

آموزش جامع سی ان سی با بهره‌گیری از تجهیزات پیشرفته، اساتید باتجربه و سرفصل‌های منطبق با نیاز بازار کار، به هنرجویان مهارت برنامه‌نویسی و اپراتوری دستگاه‌های CNC را از سطح مقدماتی تا پیشرفته آموزش می‌دهد. هنرجویان در این آموزشگاه با نرم‌افزارهای تخصصی، اصول کدنویسی G-code، کار با کنترلر دستگاه سی ان سی ، و روش‌های عملی راه‌اندازی و کار با دستگاه‌های CNC آشنا می‌شوند.

در این آموزشگاه دوره های تخصصی فرزکاری سی ان سی با کنترلر هایدن هاین و شناخت ابزار برشی نیز برگزار می شود. در پایان دوره نیز مدرک معتبر فنی و حرفه‌ای ارائه می‌گردد که زمینه اشتغال در صنایع مختلف را برای فراگیران فراهم می‌سازد.

معرفی زبان برنامه‌نویسی کنترلر دستگاه سی ان سی هایدن هاین

1. ساختار زبانی گفتاری (Conversational Programming)

بر خلاف G-code که نیاز به دانستن دستوراتی مانند G01, G02, M03 دارد، زبان هایدن هاین بسیار به زبان انسان شبیه است و اپراتور به جای استفاده از دستورات خشک، با عباراتی مانند زیر کار می‌کند:

L X+50 Y+50 R0 FMAX M3
L Z-10 F100
CC X+40 Y+40
C X+30 Y+30 DR+ F50
در اینجا:

L برای خط مستقیم (Linear)
C برای حرکت منحنی (Circular)
FMAX بیشترین سرعت
DR+ جهت مثبت برای گردش
CC مرکز دایره (Circle Center)
زبان طوری طراحی شده که اپراتور بتواند بدون نیاز به حفظ G-code، مستقیم با مفاهیم هندسی و منطقی تعامل داشته باشد.

2. پارامترگذاری ساده و قابل فهم

کنترلر هایدن هاین به شما اجازه می‌دهد برنامه‌ها را با پارامترهایی مانند Q1, Q2, … بنویسید که به صورت متغیر عمل می‌کنند. این امکان اجرای برنامه‌های پارامتریک و ماژولار را فراهم می‌کند:
Q1 = 10 (عمق سوراخ)
Q2 = 5 (تعداد سوراخ)
Q3 = 20 (فاصله بین سوراخ‌ها)

LBL 1
L X=Q3*Q2 Y0 Z=Q1 F100
CALL LBL 2
Q2 = Q2 – 1
IF Q2 > 0 GOTO LBL 1
LBL 2
CYCL DEF 200 DRILLING ~
Q200=3 ; Clearance
Q201=Q1 ; Depth
Q206=100 ; Feedrate
این نوع برنامه‌نویسی برای قالب‌سازی با سوراخ‌کاری‌های تکراری، جابجایی پوزیشن‌های متوالی و مسیرهای متقارن بسیار مفید است.

3. محیط اپراتوری و رابط کاربری کنترلر دستگاه سی ان سی فانوک و زیمنس و هایدن هاین

کنترلر فانوک

نمایشگر ساده متنی یا گرافیکی محدود
رابط آشنا برای اغلب اپراتورهای آسیایی
به سختی با تنظیمات پیشرفته کنار می‌آید

کنترلر زیمنس

نمایشگر بزرگ رنگی با قابلیت لمسی
پنل گرافیکی پیشرفته و ابزار شبیه‌سازی
پشتیبانی از مولتی‌تسک و کنترل همزمان چند برنامه

کنترلر هایدن هاین

صفحه نمایش گرافیکی با دقت بالا
تمرکز روی نمایش مسیر ابزار، کنترل فیدبک انکودر
مناسب برای محیط‌های قالب‌سازی با دقت بالا

4.دقت و عملکرد حرکتی انواع کنترلر دستگاه سی ان سی

هایدن هاین با داشتن فیدبک‌های بسیار دقیق و ارتباطات EnDat، در کارهای میلی‌متری و زیر میکرون حرف اول را می‌زند. فانوک بیشتر بر پایداری تمرکز دارد و زیمنس تعادل خوبی میان دقت و سرعت برقرار کرده است.

5.پشتیبانی، خدمات و تعمیرات کنترلر دستگاه سی ان سی

کنترلر فانوک: پشتیبانی قوی جهانی، قطعات یدکی ارزان‌تر، آموزش‌های آنلاین زیاد
کنترلر زیمنس: شبکه جهانی با تیم فنی حرفه‌ای، اما هزینه‌های نگهداری بالا
کنترلر هایدن هاین:پشتیبانی محدودتر، نیاز به تکنسین آموزش‌دیده، اما کم‌خرابی و بادوام

۶. کاربرد صنعتی و ترجیح شرکت‌ها کنترلر دستگاه سی ان سی

صنعت	دلیل انتخاب	کنترلر منتخب
خودروسازی	سادگی، پایداری، اقتصادی بودن	FANUC
تجهیزات پزشکی	دقت، انعطاف‌پذیری، کنترل چند محوره	SIEMENS یا HEIDENHAIN
قالب‌سازی پیچیده	دقت فوق‌العاده و مسیر حرکتی نرم	HEIDENHAIN
خطوط تولید انبوه	سرعت، ثبات، یادگیری آسان	FANUC
هوافضا و دفاعی	کنترل هم‌زمان محورهای زیاد، شبیه‌سازی گرافیکی	SIEMENS

7.نظرات اپراتورها و مهندسان کنترلر دستگاه سی ان سی

فانوک: اپراتورها می‌گویند کار کردن با آن ساده است، اما برای برنامه‌های پیچیده محدود است.
زیمنس: نیاز به یادگیری دارد، اما امکانات حرفه‌ای برای مهندسان دارد.
هایدن هاین: برای اپراتورهای باتجربه قالب‌سازی ایده‌آل است. محیط برنامه‌نویسی ساده ولی تخصصی است.

۸. جدول مقایسه نهایی برندهای کنترلر دستگاه سی ان سی

ویژگی	FANUC	SIEMENS	HEIDENHAIN
کشور سازنده	ژاپن	آلمان	آلمان
سادگی استفاده	بالا	متوسط	بالا
برنامه‌نویسی گرافیکی	ندارد	دارد	دارد
دقت ماشین‌کاری	خوب	بسیار خوب	عالی
شبیه‌سازی سه‌بعدی	ضعیف	قوی	قوی
سرعت پردازش	بالا	بالا	متوسط
رابط اپراتوری	سنتی	لمسی و گرافیکی	لمسی و دقیق
مناسب‌ترین کاربرد	تولید انبوه	پروژه‌های پیچیده	قالب‌سازی دقیق
هزینه تعمیرات	اقتصادی	نسبتاً بالا	بالا

9.مقایسه میزان فروش جهانی برندهای کنترلر دستگاه سی ان سی

طبق آمار جدول زیر، پُرفروش‌ترین کنترلر CNC در سطح جهانی کنترلر فانوک (FANUC) است.

برند	سهم بازار جهانی	دلایل محبوبیت
FANUC	بیش از 50٪	پایداری بالا، سادگی کار، گستردگی خدمات، قیمت مناسب
Siemens	حدود 20-25٪	قابلیت‌های پیشرفته، قدرت در صنایع پیشرفته و اروپا
Heidenhain	کمتر از 10٪	دقت بالا، مناسب برای قالب‌سازی و ماشین‌کاری دقیق

چرا در بین انواع کنترلر دستگاه سی ان سی، فانوک پر فروش‌ترین است؟

1. تولید انبوه در ژاپن و همکاری با برندهای بزرگی مانند Mazak، Okuma، Doosan، DMG Mori.

2. سادگی کار با آن برای اپراتورهای تازه‌کار و متوسط.

3. قیمت مناسب نسبت به زیمنس و هایدن هاین.

4. پشتیبانی بسیار گسترده در سراسر دنیا، به‌ویژه در آسیا، آمریکا و خاورمیانه.

5. پایداری بالا و عمر طولانی.

زیمنس یا هایدن هاین، کجاها بیشتر استفاده می‌شوند؟

زیمنس: در اروپا و ماشین‌کاری‌های سطح بالا (مثلاً در آلمان و شرکت‌های اتوماسیون صنعتی).
هایدن هاین: در صنایع قالب‌سازی با دقت میکرونی، صنایع اپتیک و پزشکی، و کارگاه‌هایی که به برنامه‌نویسی پیشرفته و گرافیکی نیاز دارند.

نتیجه‌گیری نهایی انتخاب کنترلر دستگاه سی ان سی

هر کدام از این کنترلرها برای نیاز خاصی طراحی شده‌اند:

اگر به دنبال پایداری، قیمت مناسب و راحتی اپراتور هستید، FANUC انتخاب خوبی است.
اگر با پروژه‌های صنعتی سطح بالا، چندمحوره و برنامه‌نویسی پیشرفته سر و کار دارید، SIEMENS گزینه‌ای حرفه‌ای است.
و اگر دقت، فیدبک لحظه‌ای و کنترل قطعات دقیق برای شما اولویت دارد، بدون شک HEIDENHAIN بهترین انتخاب است.

جمع بندی کنترلر دستگاه سی ان سی

کنترلر دستگاه سی ان سی به‌عنوان قلب تپنده و مغز متفکر سیستم، وظیفه تحلیل دستورات برنامه‌نویسی‌شده و هدایت دقیق حرکت محورها و ابزارها را بر عهده دارد. عملکرد صحیح و پیشرفته دستگاه‌های CNC تا حد زیادی به کیفیت و توانمندی کنترلر بستگی دارد. در این میان، برندهایی مانند فانوک (FANUC)، هایدن هاین (Heidenhain) و زیمنس (Siemens) از معتبرترین و پرکاربردترین کنترلرهای دنیا به شمار می‌روند.

فانوک با دقت بالا و کاربری آسان در صنایع خودروسازی و قالب‌سازی بسیار محبوب است، هایدن هاین به دلیل دقت فوق‌العاده در ماشین‌کاری قطعات دقیق و حساس مورد توجه قرار دارد، و زیمنس نیز با تکنولوژی پیشرفته و قابلیت‌های نرم‌افزاری بالا، انتخابی مناسب برای خطوط تولید اتوماتیک و هوشمند محسوب می‌شود. انتخاب صحیح کنترلر نقش مهمی در افزایش بهره‌وری، کیفیت نهایی قطعات و سرعت تولید دارد.

سوالات متداول در مورد کنترلر دستگاه سی ان سی

1. کنترلر دستگاه سی ان سی چیست و چه نقشی دارد؟

کنترلر، واحد فرمان‌دهنده و مغز متفکر دستگاه سی ان سی است که وظیفه تفسیر برنامه‌های ماشین‌کاری (مانند G-code) و هدایت حرکات محورها و ابزار را بر عهده دارد.

2. چه برندهایی از کنترلر دستگاه سی ان سی در صنعت رایج هستند؟

از برندهای معتبر می‌توان به فانوک (FANUC)، هایدن هاین (Heidenhain) و زیمنس (Siemens) اشاره کرد که هرکدام بسته به نیاز صنایع مختلف انتخاب می‌شوند.

3. تفاوت بین کنترلر فانوک، هایدن هاین و زیمنس چیست؟

فانوک برای کاربری آسان و پایداری بالا معروف است، هایدن هاین دقت بسیار بالایی در ماشین‌کاری‌های حساس دارد و زیمنس امکانات نرم‌افزاری پیشرفته و قابلیت‌های هوشمند متنوعی ارائه می‌دهد.

4. آیا یادگیری کار با کنترلرهای مختلف نیاز به آموزش خاص دارد؟

بله، هر برند کنترلر دارای رابط کاربری و دستورات خاص خود است و برای استفاده مؤثر، باید آموزش تخصصی متناسب با آن دیده شود.

5. در ایران کدام آموزشگاه معتبر برای یادگیری کنترلر دستگاه سی ان سی وجود دارد؟

آموزشگاه فنی و حرفه‌ای امیرکبیر در اصفهان یکی از بهترین مراکز آموزش CNC است که به‌صورت تخصصی مباحث مربوط به کنترلرهای مختلف را آموزش می‌دهد.

6. آیا با یادگیری کنترلر دستگاه سی ان سی می‌توان وارد بازار کار شد؟

قطعاً بله. تسلط بر کنترلرهای CNC یکی از مهارت‌های پرتقاضا در صنایع ماشین‌کاری، قالب‌سازی و تولید انبوه است و بازار کار بسیار مناسبی دارد.
