سربندی موتور سه فاز | از صفر تا صد

سربندی موتور سه فاز، نقش مهمی در عملکرد، ایمنی و طول عمر آن دارد. انتخاب نوع سربندی باید بر اساس توان موتور و روش راه‌اندازی انجام شود، چراکه در هر حالت، شرایط کاری موتور و ولتاژ سیم‌پیچ‌ها متفاوت خواهد بود. اشتباه در این مرحله می‌تواند منجر به بروز آسیب‌های جدی به موتور شود.

برای موتورهای سه فازکم‌ توان (معمولاً تا حدود ۳ کیلووات)، راه‌اندازی به صورت مستقیم روی شبکه برق (Direct On Line یا DOL) انجام می‌شود. در این روش، موتور مستقیماً به شبکه سه فاز متصل شده و معمولاً به صورت ستاره یا مثلث موتور سه فاز سربندی می‌شود تا از گشتاور کامل راه‌اندازی بهره‌مند شود. با توجه به پایین بودن توان، جریان راه‌اندازی بالای اولیه قابل‌قبول است و نیازی به استفاده از تجهیزات کنترلی خاص نیست.

برای موتورهای سه فاز با توان متوسط (حدود ۳ تا ۱۵ کیلووات)، به‌دلیل بالا بودن جریان لحظه‌ای در هنگام راه‌اندازی، معمولاً از روش ستاره-مثلث (Y-Δ) استفاده می‌شود. در این روش، موتور ابتدا در حالت ستاره راه‌اندازی شده و پس از چند ثانیه به مثلث تغییر وضعیت می‌دهد. این کار باعث کاهش جریان اولیه و محافظت از شبکه برق و موتور می‌شود. به همین دلیل، نوع سربندی موتور سه فاز در ابتدا ستاره و سپس به‌صورت مثلث تنظیم می‌شود.

برای موتورهای سه فاز توان بالا (بیش از ۱۵ کیلووات)، استفاده از راه‌اندازی مستقیم یا ستاره-مثلث معمولاً مناسب نیست، چراکه جریان راه‌اندازی ممکن است بسیار زیاد باشد و به تجهیزات و شبکه آسیب بزند. در این موارد، از سافت استارتر استفاده می‌شود که امکان راه‌اندازی نرم و تدریجی موتور را فراهم می‌کند. سربندی موتور سه فاز در این حالت غالباً به صورت مثلث انجام می‌شود، زیرا سافت‌استارتر خودش ولتاژ را کنترل می‌کند.

در موارد پیشرفته‌تر و برای کنترل دقیق‌تر سرعت و گشتاور، از درایو (اینورتر) استفاده می‌شود. در این روش نیز سربندی موتور سه فاز معمولاً به صورت ستاره یا مثلث بسته به پلاک موتور است تا از ولتاژ کامل خروجی درایو استفاده شود. همچنین، درایوها امکان تنظیم فرکانس و ولتاژ را به‌صورت دینامیک دارند و به همین دلیل نیازی به تغییر وضعیت سربندی هنگام راه‌اندازی نیست.در نهایت، انتخاب نوع سربندی باید با در نظر گرفتن توان موتور، روش راه‌اندازی و ولتاژ کاری انجام شود تا عملکرد پایدار، ایمن و اقتصادی موتور تضمین گردد.

سربندی موتورهای کم‌ توان سه فاز

موتورهای کم‌ توان سه فاز، که معمولاً توان آن‌ها تا حدود ۳ کیلووات است، در صنایع سبک، تجهیزات کوچک و کاربردهای عمومی مورد استفاده قرار می‌گیرند. این موتورها به دلیل ابعاد کوچک و جریان نسبتاً پایین، غالباً به صورت مستقیم روی خط (DOL) راه‌اندازی می‌شوند. در این روش، موتور مستقیماً به شبکه سه فاز متصل می‌شود و نیازی به تجهیزات کنترلی یا کاهش‌دهنده جریان راه‌اندازی نیست.

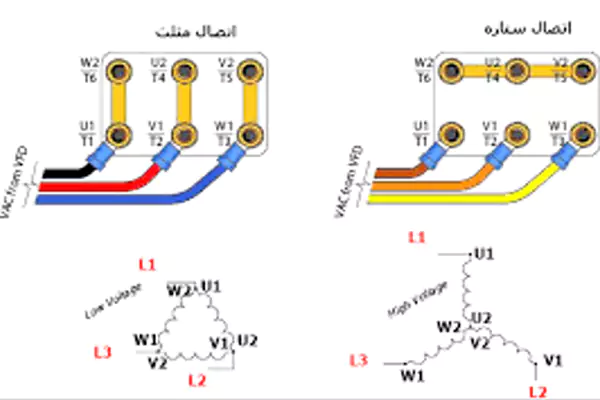

برای راه‌اندازی مستقیم، نوع سربندی موتور سه فاز بسیار حائز اهمیت است. در این موتورها معمولاً از سربندی مثلث (Δ) استفاده می‌شود. در این روش، هر یک از سیم‌پیچ‌های موتور به صورت متوالی به سیم‌پیچ دیگر متصل می‌شود و به این ترتیب، ولتاژ کامل خط (Line Voltage) به هر سیم‌پیچ اعمال می‌شود. این موضوع باعث ایجاد گشتاور بالاتری در لحظه راه‌اندازی می‌شود و عملکرد سریع‌تری از موتور حاصل می‌گردد.

استفاده از سربندی مثلث در موتورهای کم‌ توان به این دلیل رایج است که جریان راه‌اندازی این موتورها نسبتاً پایین بوده و نیازی به کاهش آن وجود ندارد. همچنین، ساختار ساده و هزینه کم راه‌اندازی مستقیم باعث شده در بسیاری از پروژه‌های صنعتی کوچک، این روش انتخاب اول باشد.

با این حال، هنگام انتخاب نوع سربندی موتور سه فاز باید به ولتاژ شبکه و مشخصات درج‌شده روی پلاک موتور توجه شود. در صورتی که موتور برای دو ولتاژ طراحی شده باشد (مثلاً ۲۲۰/۳۸۰ ولت)، و ولتاژ شبکه پایین‌تر باشد، سربندی باید به صورت مثلث تنظیم گردد.در نهایت، روش صحیح سربندی موتور سه فاز در کنار راه‌اندازی مناسب، عملکرد ایمن و بدون نقص موتور را تضمین می‌کند و از آسیب‌های احتمالی به سیم‌پیچ‌ها جلوگیری می‌نماید.

سربندی موتورهای توان متوسط سه فاز

موتورهای سه فاز با توان متوسط، معمولاً در بازه ۳ تا ۱۵ کیلووات قرار دارند و در صنایع نیمه‌سنگین، تأسیسات تهویه، پمپ‌ها، کمپرسورها و ماشین‌آلات کارگاهی مورد استفاده قرار می‌گیرند. این موتورها نسبت به انواع کم‌ توان، جریان راه‌اندازی بیشتری نیاز دارند و راه‌اندازی مستقیم آن‌ها می‌تواند باعث افت ولتاژ شدید در شبکه و حتی آسیب به موتور یا تجهیزات مجاور شود. به همین دلیل، استفاده از روش‌های کنترل‌شده راه‌اندازی در این موتورها ضروری است.

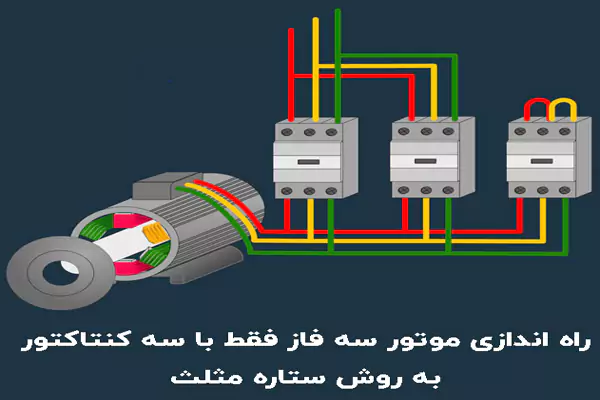

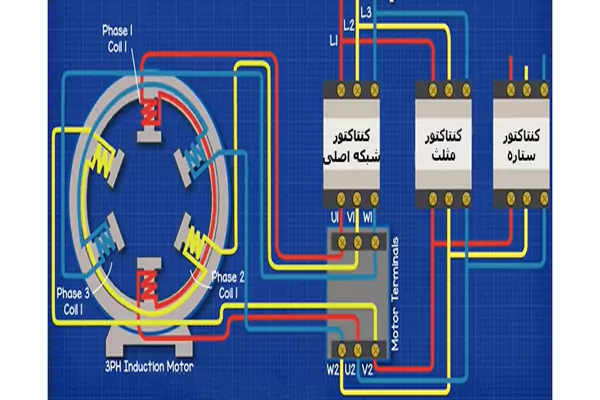

رایج‌ترین روش راه‌اندازی برای موتورهای توان متوسط، روش ستاره- مثلث (Star-Delta) است. این روش با استفاده از یک مدار فرمان و سه کنتاکتور انجام می‌شود. در لحظه راه‌اندازی، موتور به‌صورت ستاره (Y) سربندی می‌شود تا ولتاژ هر سیم‌پیچ به یک‌سوم توان واقعی کاهش یابد. در نتیجه، جریان اولیه تا حدود یک‌سوم و گشتاور راه‌اندازی تا حدود یک‌سوم حالت مثلث کاهش پیدا می‌کند. پس از چند ثانیه، با عبور موتور از حالت بی‌باری و رسیدن به سرعت نسبی، سربندی به حالت مثلث (Δ) تغییر می‌کند تا موتور با گشتاور کامل وارد مدار شود.

برای اجرای این نوع سربندی، موتور باید دارای شش ترمینال خروجی از سیم‌پیچ‌ها باشد و قابلیت تغییر پیکربندی اتصال داشته باشد. معمولاً روی پلاک این موتورها دو مقدار ولتاژ درج شده است؛ برای مثال، ۲۲۰/۳۸۰ ولت یا ۳۸۰/۶۶۰ ولت. در این حالت، مقدار ولتاژ بالاتر برای حالت ستاره و مقدار پایین‌تر برای مثلث در نظر گرفته می‌شود. بنابراین، اگر شبکه برق سه فاز ۳۸۰ ولت باشد، راه‌اندازی باید ابتدا در حالت ستاره (۶۶۰ ولت) و سپس به مثلث (۳۸۰ ولت) تغییر یابد.

استفاده از این روش باعث می‌شود موتور در لحظه راه‌اندازی فشار کمتری به شبکه وارد کرده و سیم‌پیچ‌ها در برابر جریان هجومی محافظت شوند. همچنین تنش مکانیکی روی شفت موتور و اجزای متحرک نیز کاهش می‌یابد. این مزیت‌ها باعث شده روش ستاره-مثلث به‌عنوان یک راه‌حل اقتصادی، مؤثر و پرکاربرد برای موتورهای توان متوسط شناخته شود. البته در برخی کاربردهای خاص، ممکن است به‌جای ستاره-مثلث از سافت‌استارتر یا درایو استفاده شود، که هرکدام شرایط خاص خود را برای سربندی موتور سه فاز دارند

سربندی موتورهای توان بالا سه فاز

موتورهای سه فاز با توان بالا، معمولاً بیش از ۱۵ کیلووات توان دارند و در صنایع سنگین، خطوط تولید، جرثقیل‌ها، کمپرسورهای بزرگ و تجهیزات پالایشگاهی مورد استفاده قرار می‌گیرند. به دلیل جریان بسیار بالای راه‌اندازی، نمی‌توان این موتورها را به‌صورت مستقیم یا حتی با روش ستاره-مثلث راه‌اندازی کرد، زیرا فشار زیادی به شبکه برق، کنتاکتورها و خود سیم‌پیچ‌های موتور وارد می‌شود. در این شرایط، از تجهیزاتی مانند سافت‌استارتر برای راه‌اندازی نرم و کنترل‌شده موتور استفاده می‌شود.

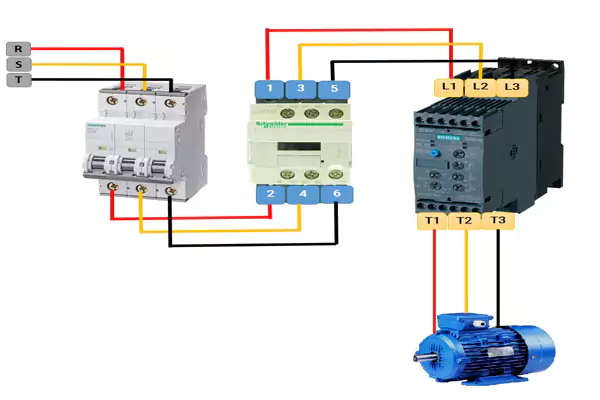

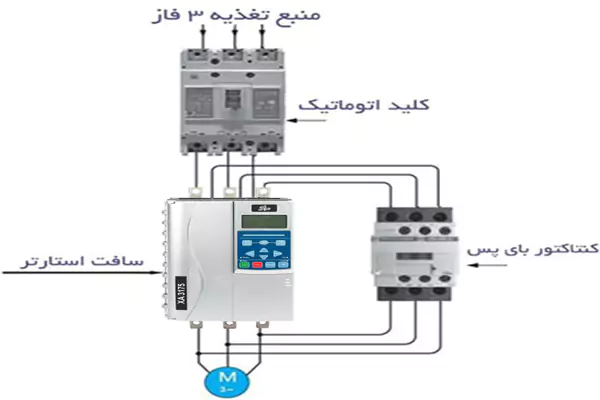

در راه‌اندازی با سافت‌استارتر، ولتاژ اولیه موتور به‌صورت تدریجی افزایش می‌یابد. این کار باعث کاهش جریان راه‌اندازی، جلوگیری از ضربه‌های مکانیکی، و افزایش عمر الکترو‌موتور و تجهیزات مکانیکی متصل به آن می‌شود. نکته مهم در این روش، نوع سربندی موتور سه فاز است. در اغلب موارد، موتورهای توان بالا هنگام استفاده از سافت‌استارتر به‌صورت مثلث (Δ) سربندی می‌شوند، زیرا ولتاژ کامل خط پس از کنترل اولیه به سیم‌پیچ‌ها اعمال می‌شود.

روی پلاک این موتورها معمولاً ولتاژ ۳۸۰/۶۶۰ ولت یا بالاتر درج شده است. در شبکه برق با ولتاژ ۳۸۰ ولت، اگر بخواهیم موتور را با سافت‌استارتر راه‌اندازی کنیم، باید آن را در حالت مثلث (برای ولتاژ پایین‌تر) سربندی کنیم تا ولتاژ کامل از سافت‌استارتر به موتور منتقل شود.

انتخاب صحیح سربندی در موتورهای سه فاز توان بالا بسیار حساس است و باید مطابق دستورالعمل سازنده موتور و مشخصات سافت‌استارتر انجام گیرد. اشتباه در سربندی می‌تواند باعث ایجاد اضافه‌جریان، افزایش دمای موتور و حتی سوختن سیم‌پیچ‌ها شود. رعایت این نکات، تضمین‌کننده عملکرد پایدار، ایمن و طولانی‌مدت موتور خواهد بود.

سربندی موتور سه فاز هنگام استفاده از درایو (اینورتر)

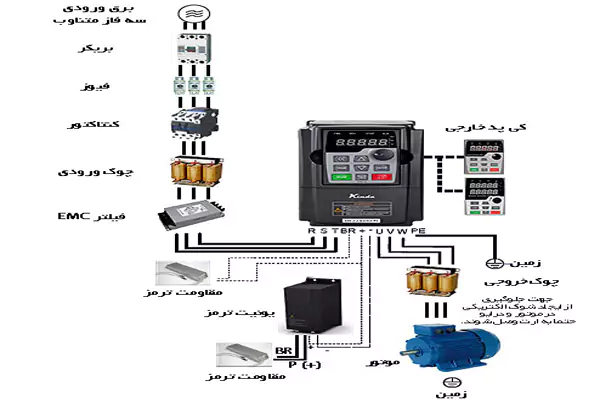

درایوهای فرکانس متغیر (VFD – Variable Frequency Drive) یا به‌اصطلاح اینورترها، امروزه به‌عنوان یکی از پیشرفته‌ترین و دقیق‌ترین روش‌های راه‌اندازی و کنترل سرعت موتورهای سه فاز شناخته می‌شوند. این تجهیزات امکان کنترل فرکانس و ولتاژ خروجی را دارند و از این طریق می‌توانند سرعت و گشتاور موتور را به‌صورت نرم و پیوسته تنظیم کنند.

در راه‌اندازی موتور با درایو، سربندی موتور نقش کلیدی در بهره‌برداری صحیح و ایمن دارد. در اکثر موارد، موتور باید به‌صورت ستاره یا مثلث بسته به پلاک موتور سربندی شود، زیرا درایو ولتاژ خروجی خود را بر اساس ولتاژ نامی موتور تأمین می‌کند و برای عملکرد بهینه، باید ولتاژ خط به‌صورت مستقیم به هر سیم‌پیچ اعمال شود. اگر موتور به‌صورت ستاره سربندی شود، ولتاژ کمتری به سیم‌پیچ‌ها می‌رسد که باعث کاهش گشتاور و عملکرد نامطلوب موتور خواهد شد.

موتورهایی که با درایو کنترل می‌شوند، معمولاً روی پلاک خود دارای دو سطح ولتاژ هستند، مانند ۲۲۰/۳۸۰ ولت یا ۳۸۰/۶۶۰ ولت. اگر درایو از شبکه ۳۸۰ ولت تغذیه شود، باید موتور برای ۳۸۰ ولت در حالت مثلث تنظیم گردد. در صورتی که موتور به‌اشتباه در حالت ستاره بسته شود، ممکن است موتور تحت‌فشار قرار گیرد یا حتی خطای اضافه‌بار (Overload) در درایو ایجاد شود.

همچنین، توجه به کیفیت کابل‌کشی، نویزهای ناشی از درایو و فیلترهای EMC نیز در نصب صحیح موتورهای متصل به درایو اهمیت دارد. سربندی موتور سه فاز به صورت صحیح، تطابق ولتاژ و استفاده اصولی از درایو، عملکرد بهینه موتور، کاهش مصرف انرژی و افزایش عمر تجهیزات را تضمین می‌کند.

اهمیت سربندی در موتورهای سه فاز

سربندی صحیح موتورهای سه فاز یکی از مهم‌ترین اصول در راه‌اندازی، بهره‌برداری و ایمن‌سازی سیستم‌های صنعتی است. نوع اتصال سیم‌پیچ‌های موتور، تعیین‌کننده‌ی ولتاژ اعمالی به هر فاز، میزان جریان مصرفی، گشتاور راه‌اندازی و حتی عمر مفید موتور خواهد بود. انتخاب درست بین سربندی ستاره (Y) یا مثلث (Δ) باید با توجه به توان موتور، ولتاژ نامی درج‌شده روی پلاک موتور، ولتاژ شبکه برق و نوع راه‌اندازی (مستقیم، ستاره-مثلث، سافت‌استارتر، یا درایو) انجام شود.

عدم رعایت اصول سربندی می‌تواند عواقب جدی به دنبال داشته باشد. به عنوان مثال، اگر موتور به‌جای حالت مثلث به‌اشتباه در حالت ستاره بسته شود، گشتاور راه‌اندازی آن کاهش یافته و ممکن است موتور اصلاً راه نیفتد یا تحت بار آسیب ببیند. از طرف دیگر، اگر موتوری که باید در حالت ستاره راه‌اندازی شود، به‌صورت مثلث بسته شود، جریان زیادی از شبکه کشیده و منجر به داغ شدن سیم‌پیچ، آسیب به تجهیزات حفاظتی یا حتی سوختن موتور خواهد شد. چنین خطاهایی به‌ویژه در صنایع می‌تواند منجر به توقف تولید، خسارت مالی و افزایش هزینه‌های تعمیرات شود.
