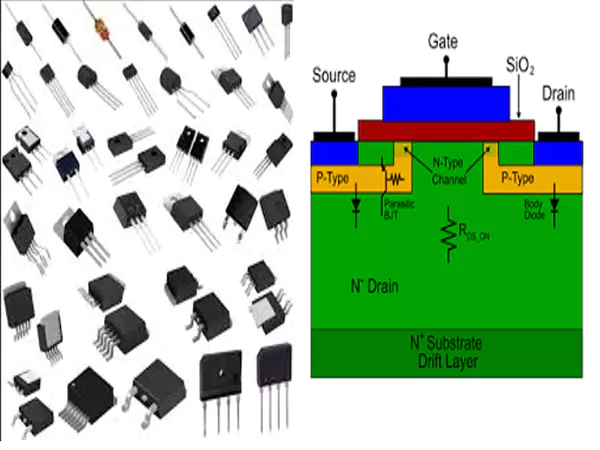

زمانی که ولتاژی به گیت وارد می‌شود، یک میدان الکتریکی ایجاد می‌شود که باعث می‌شود جریان بین سورس و درین کنترل شود. در این ترانزیستورها، جریان به طور عمده در حالت‌های پایین و متوسط هدایت می‌شود و سرعت سوئیچینگ بالا است. از سوی دیگر، IGBT ترکیبی از ماسفت و ترانزیستور دوقطبی (BJT) است.

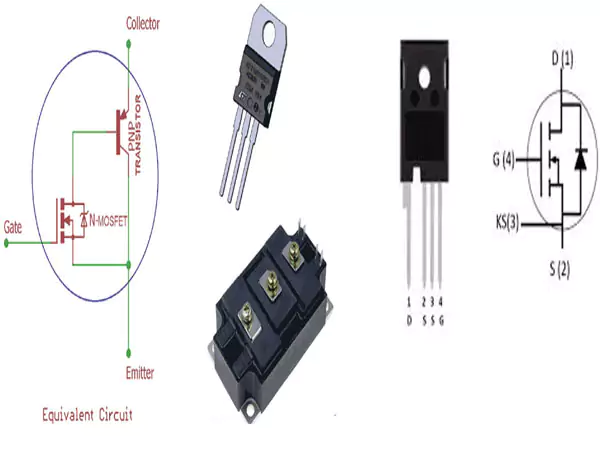

IGBT از لحاظ ساختاری شامل چهار لایه نیمه‌رسانا است که در آن گیت به عنوان کنترل‌کننده جریان بین سورس و درین عمل می‌کند. این ساختار دوگانه باعث می‌شود که IGBTها علاوه بر سرعت سوئیچینگ خوبی که از MOSFET به ارث برده‌اند، قادر به تحمل جریان‌های بالا و ولتاژهای زیاد نیز باشند. ویژگی‌های این ساختار ترکیبی، توانایی انتقال قدرت بالا را در IGBTها فراهم می‌کند و این ترانزیستورها به دلیل ظرفیت بالای هدایت جریان و مقاومت کم در برابر ولتاژهای بالا، در سیستم‌های صنعتی کاربرد فراوانی دارند.

تفاوت ماسفت و IGBT در ساختار به طور قابل توجهی بر کاربردهای آن‌ها در مدارهای الکترونیکی تأثیر گذاشته است. ماسفت ها به دلیل سرعت سوئیچینگ بالا و کارایی در فرکانس‌های بالا، عمدتاً در کاربردهای با توان پایین و نیاز به سوئیچینگ سریع به کار می‌روند. این ترانزیستورها در مدارهای دیجیتال، منابع تغذیه سوئیچینگ، درایوهای موتورهای کم توان، و همچنین در دستگاه‌های الکترونیکی مصرفی مانند موبایل‌ها و لپ‌تاپ‌ها کاربرد دارند . ماسفت ها در مدارهایی که نیاز به عملکرد سریع و کارایی بالا در ولتاژهای پایین دارند، بهترین گزینه هستند.

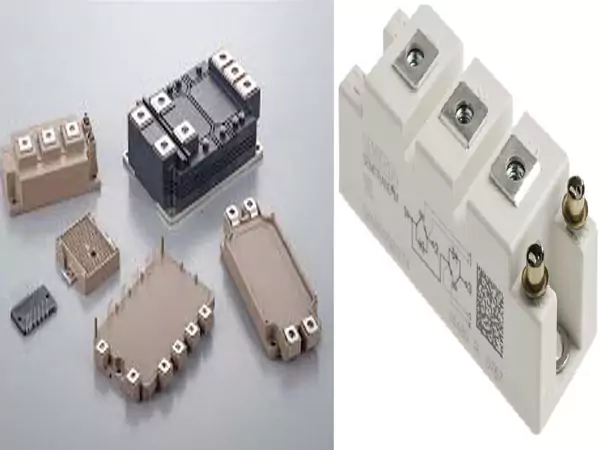

از سوی دیگر، IGBT ها به دلیل ساختار ترکیبی و قابلیت هدایت جریان بالا، برای کاربردهای توان بالا و ولتاژهای زیاد به کار می‌روند. این ترانزیستورها معمولاً در سیستم‌هایی مانند اینورترها، درایوهای موتورهای بزرگ، منابع تغذیه اضطراری (UPS) و سیستم‌های قدرت صنعتی مورد استفاده قرار می‌گیرند IGBT .ها در شرایطی که نیاز به کنترل دقیق توان و جریان در کاربردهای قدرت بالا است، به ویژه در دستگاه‌های صنعتی که نیاز به توان زیاد دارند، به کار می‌روند.

به دلیل توانایی آن‌ها در تحمل ولتاژهای بالا و جریان‌های زیاد، IGBT ها در سیستم‌هایی که به کنترل دقیق توان و حفظ عملکرد در شرایط بار زیاد نیاز دارند، بسیار مؤثر هستند. در نتیجه، ماسفت ها برای کاربردهایی با توان پایین و فرکانس بالا و IGBTها برای کاربردهای صنعتی با توان بالا و جریان‌های زیاد مناسب‌تر هستند.

تفاوت ماسفت و IGBT | طراحی درایور ماسفت و IGBT

برای اتصال سیستم‌های الکترونیکی به ترانزیستورهای قدرت مانند MOSFET و IGBT، نیاز به طراحی مدار درایو تخصصی وجود دارد. این درایوها به منظور کنترل و هدایت جریان بین ترانزیستور و بارهای مختلف، به ویژه در کاربردهای صنعتی و قدرت بالا، ضروری هستند. طراحی درایوهای مناسب برای ماسفت و IGBT می‌تواند چالش‌های زیادی را برای طراحان ایجاد کند.

از جمله این چالش‌ها می‌توان به نیاز به کنترل دقیق ولتاژ و جریان، تطابق با ویژگی‌های خاص هر ترانزیستور و ایجاد حفاظت‌های لازم در برابر اضافه‌بار و نوسانات ولتاژی اشاره کرد. علاوه بر این، در طراحی این درایوها باید سرعت سوئیچینگ بالا و پایداری سیستم در شرایط مختلف بار تضمین شود.این مسائل پیچیده باعث می‌شود که طراحی مدار درایوهای ماسفت و IGBT نیازمند دانش و تجربه تخصصی باشد. در دوره الکترونیک کاربردی ، این موضوع به صورت جامع و تخصصی بررسی می‌شود.

در این دوره، طراحان و مهندسان الکترونیک با مفاهیم پایه‌ای و پیشرفته طراحی درایوهای ماسفت و IGBT آشنا می‌شوند و روش‌های بهینه‌سازی عملکرد این درایوها برای کاربردهای مختلف صنعتی و قدرت بالا آموزش داده می‌شود. این دوره به شرکت‌کنندگان این امکان را می‌دهد که با آگاهی کامل و توانمندی‌های تخصصی، به طراحی مدارهای درایو کارآمد و با عملکرد بالا بپردازند و در پروژه‌های پیچیده صنعتی موفق شوند.

جمع بندی

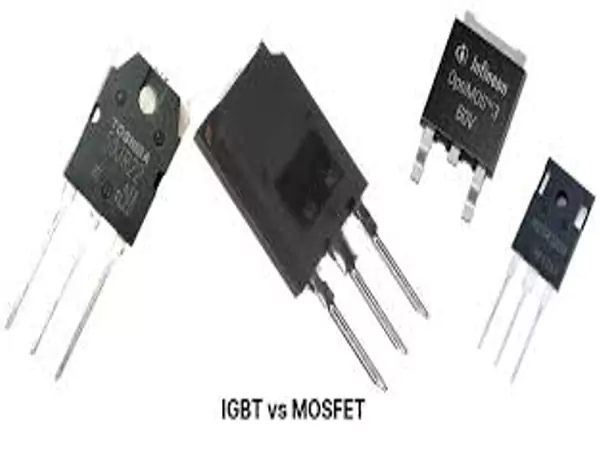

به طور کلی در رابطه با تفاوت ماسفت و IGBT میتوان گفتهر دو ترانزیستورهای نیمه‌رسانا هستند که برای سوئیچینگ و کنترل جریان در مدارهای الکترونیکی استفاده می‌شوند، اما تفاوت‌های عمده‌ای در کاربردهایشان دارند .ماسفت ها به دلیل سرعت سوئیچینگ بالا و کارایی در فرکانس‌های بالا، معمولاً در مدارهای با توان پایین و نیاز به سوئیچینگ سریع کاربرد دارند. از سوی دیگر، IGBT ها برای کاربردهای توان بالا و ولتاژهای زیاد مناسب هستند.

ساختار ترکیبی آن‌ها از ویژگی‌های MOSFET و BJT استفاده می‌کند که باعث می‌شود قادر به هدایت جریان‌های بالا و تحمل ولتاژهای زیاد باشند. این ویژگی‌ها آن‌ها را برای کاربردهایی مانند اینورترها، درایوهای موتورهای صنعتی، منابع تغذیه اضطراری (UPS) و سیستم‌های قدرت مناسب می‌سازد.

در نهایت، انتخاب بین ماسفت و IGBT بستگی درک تفاوت ماسفت و IGBT و به نیاز سیستم و ویژگی‌های خاص هر ترانزیستور دارد. برای اتصال سیستم‌های الکترونیکی به این ترانزیستورها، طراحی مدار درایوهای تخصصی ضروری است. طراحی این درایوها می‌تواند چالش‌های زیادی برای طراحان ایجاد کند، زیرا باید جریان و ولتاژ را به طور دقیق کنترل کرده و در عین حال سوئیچینگ سریع و پایداری سیستم را حفظ کنند. به همین دلیل، طراحی مدارهای درایو ماسفت و IGBT نیازمند دانش تخصصی و تجربه است.

در دوره الکترونیک کاربردی مجتمع آموزشی امیرکبیر، طراحان و مهندسان با مفاهیم و تکنیک‌های پیشرفته طراحی این درایوها آشنا می‌شوند و می‌توانند به طراحی سیستم‌های کارآمد و بهینه در مدارهای صنعتی و الکترونیکی بپردازند. این دوره به شرکت‌کنندگان این امکان را می‌دهد که با توانمندی‌های تخصصی، در پروژه‌های پیچیده موفق شوند و مدارهای درایو مؤثر و قابل اطمینان طراحی کنند.

سوالات متداول تفاوت ماسفت و IGBT

1-تفاوت اصلی ماسفت و IGBT چیست؟

برای بیان تفاوت ماسفت و IGBT میتوان گفت ماسفت ها برای توان پایین و فرکانس بالا مناسب هستند، در حالی که IGBTها برای توان بالا و ولتاژ زیاد طراحی شده‌اند.

2-درایو ماسفت و IGBT چه وظیفه‌ای در مدار دارند؟

درایوها جریان و ولتاژ را برای کنترل ترانزیستورها به‌طور دقیق تنظیم می‌کنند.

3-چرا طراحی درایو برای ماسفت و IGBT چالش‌برانگیز است؟

چالش اصلی کنترل دقیق جریان، ولتاژ و سوئیچینگ سریع با توجه به ویژگی‌های خاص هر ترانزیستور است.

5-در دوره الکترونیک کاربردی مجتمع آموزشی امیرکبیر چه مباحثی تدریس می‌شود؟

دوره شامل طراحی و بهینه‌سازی درایوهای ماسفت و IGBT برای کاربردهای صنعتی است و همچنین بیان تفاوت ماسفت و IGBT به صورت است.

6-در چه کاربردهایی از ماسفت و IGBT استفاده می‌شود؟

ماسفت ها در سیستم‌های با توان پایین و IGBTها در سیستم‌های با توان بالا و جریان زیاد استفاده می‌شوند.

7-چه عواملی در انتخاب بین ماسفت و IGBT تأثیرگذار هستند؟

علاوه بر درک تفاوت ماسفت و IGBT ،انتخاب بستگی به توان، فرکانس سوئیچینگ و نوع کاربرد سیستم دارد.
