طراحی دستی اتصالات رایج (جوشی و پیچی) در پروژه های ساختمانی

آموزش طراحی دستی اتصالات رایج (جوشی و پیچی) در پروژه های ساختمانی در آموزشگاه امیرکبیر اصفهان

طراحی دستی اتصالات رایج (جوشی و پیچی) در پروژه های ساختمانی

5/5

نوع دوره

حضوری

تاریخ آغاز

با هماهنگی

زمان دوره

30 ساعت

نحوه پرداخت

برای اطلاع از شرایط تماس بگیرید.

مدرک

فنی و حرفه ای


در سازه های فولادی بعد ‌از طراحی اسکلت سازه نوبت به طراحی اتصالات اعضای سازه شامل تیر، ستون، بادبند و….. می رسد.

یکی از چالش‌هایی که برای طراح در روند طراحی ممکن است بوجود بیاید چگونگی طراحی اتصالات سازه فولادی است.

طراحی اتصالات سازه های فولادی یکی از نگرانی های مهندسان محاسب می باشد .گاهی ممکن است همین عدم تسلط بر طراحی دستی اتصالات باعث شود تا مهندسین طراح زیر بار طراحی سازه های فولادی نروند و یا اینکه برای طراحی اتصالات از نرم افزارهایی استفاده کنند که گاها نکات آئین نامه ای در آن رعایت نمی شود و یا قابلیت اجرایی شدن ندارد.

طراحی اتصالات به صورت دستی یکی از قابلیت های مهندسین حرفه ای در زمینه طراحی سازه ها محسوب می شود.

اتصالات ساختمانی نقش مهمی در شکل پذیری و تعیین سیستم عملکرد سازه ای ایفا می‌کنند و اگر به درستی طراحی شوند موجب اقتصادی شدن طرح و رسیدن به ایمنی مطلوب برای سازه می‌شوند.

طراحی اصولی و دقیق اتصالات مستلزم این است که طراح شناخت کامل از انواع اتصالات و مراحل طراحی اتصالات در ساختمان را داشته باشد.

در سازه های فولادی بعد ‌از طراحی اسکلت سازه نوبت به طراحی اتصالات اعضای سازه شامل تیر، ستون، بادبند و….. می رسد.

انواع اتصالات سازه فولادی چیست؟


اتصالات فولادی به دو نوع کلی اتصالات پیچی و جوشی دسته بندی می‌شوند و هر کدام از این اتصالات بر حسب اینکه چه مقدار درجه آزادی برای اعضا ایجاد کنند به سه دسته گیردار، نیمه گیردار و ساده (مفصلی) تقسیم می‌شوند.

از جمله اتصالات مهم در سازه‌های فولادی شامل این موارد می‌شود:
  • اتصال مفصلی با نبشی نشیمن سخت شده و سخت نشده

اتصالات فولادی به دو نوع کلی اتصالات پیچی و جوشی دسته بندی می‌شوند

این نوع اتصال که معمولا برای متصل کردن تیر به ستون استفاده می شود از نوع مفصلی می‌باشد و لنگر در آن منتقل نمی‌شود. برای ایجاد این نوع اتصال ابتدا نبشی را در کارخانه و یا کارگاه با جوش به ستون متصل می‌نمایند و در نهایت در محل نصب، تیر را روی نبشی متصل به ستون قرار می‌دهند و نصب می‌کنند.
  • اتصال مفصلی تقویت شده

دراین نوع اتصال که از نوع اتصالات ساده می‌باشد نشیمن قرارگیری تیر توسط دو ورق با مقطع T شکل تقویت می‌شود. این اتصال می‌تواند توسط نبشی نشیمن و یک نبشی تقویتی انجام شود.

دراین نوع اتصال که از نوع اتصالات ساده می‌باشد نشیمن قرارگیری تیر توسط دو ورق با مقطع T شکل تقویت می‌شود. این اتصال می‌تواند توسط نبشی نشیمن و یک نبشی تقویتی انجام شود.
  • اتصال مفصلی با ورق جان

این اتصال ساده در متصل کردن تیر به ستون یا تیر به تیر بسیار کاربردیست .

این اتصال ساده در متصل کردن تیر به ستون یا تیر به تیر بسیار کاربردیست .
در این نوع اتصال می‌توان از هر دو ابزار پیچ و جوش استفاده نمود.
  • اتصال گیردار WFP (گیردار جوشی به کمک ورق‌های زیرسری و روسری)

این نوع اتصال که از نوع اتصالات گیردار محسوب می‌شود از سه جز ورق روسری، ورق زیرسری و نبشی جان تشکیل می شود.

این نوع اتصال که از نوع اتصالات گیردار محسوب می‌شود از سه جز ورق روسری، ورق زیرسری و نبشی جان تشکیل می شود.
در این اتصال از ورق‌های زیرسری و روسری برای تحمل لنگر خمشی و نیروی کششی وارد بر تیر و ورق‌ها استفاده می‌شود و نیرو‌های برشی وارد بر قسمت اتصال تیر توسط نبشی جان تحمل می گردد.
  • اتصال گیردار RBS (کاهش دادن مقطع تیر)

در این نوع اتصال که کاملا گیردار است با هدف کاهش ظرفیت خمشی تیر در قسمت مورد انتظار، قسمتی از بال تیر را در ناحیه متصل به ستون کاهش می‌دهیم

در این نوع اتصال که کاملا گیردار است با هدف کاهش ظرفیت خمشی تیر در قسمت مورد انتظار، قسمتی از بال تیر را در ناحیه متصل به ستون کاهش می‌دهیم در واقع با انجام این عمل قصد داریم تا تخریبی که ممکن است در تیرها ایجاد شود را کنترل کنیم تا آسیبی به ستون‌ها که باعث حفظ پایداری ‌سازه می‌شوند نرسد.
  • اتصال گیردار WUF-W (گیردار تقویت نشده جوشی)

در این اتصال جان تیر به صورت مستقیم به بال ستون جوش داده می‌شود.

در این اتصال جان تیر به صورت مستقیم به بال ستون جوش داده می‌شود.
  • اتصال گیردار BFP (اتصال پیچ‌ها به کمک ورق زیرسری و روسری)

در این اتصال دو ورق زیرسری و روسری به بال ستون جوش داده می‌شود و توسط پیچ به بال تیرها وصل می‌شود.

در این اتصال دو ورق زیرسری و روسری به بال ستون جوش داده می‌شود و توسط پیچ به بال تیرها وصل می‌شود.
 برای اتصال جان تیر‌ها به بال ستون نیز از یک ورق تکی استفاده می‌شود.

  • اتصال گیردار BUEEP,BSEEP (فلنج 4 پیچه و 8 پیچه)

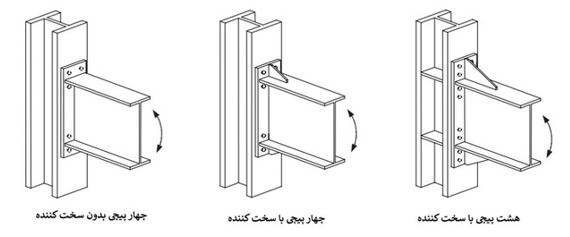

این اتصال را که برای متصل کردن تیر به تیر یا تیر به ستون کاربردی است به سه صورت می‌توان انجام شود: اتصال فلنچی چهارپیچی بدون سخت کننده، اتصال فلنچی چهارپیچی با سخت کننده و اتصال فلنچی هشت پیچی با سخت کننده

این اتصال را که برای متصل کردن تیر به تیر یا تیر به ستون کاربردی است به سه صورت می‌توان انجام شود: اتصال فلنچی چهارپیچی بدون سخت کننده، اتصال فلنچی چهارپیچی با سخت کننده و اتصال فلنچی هشت پیچی با سخت کننده

چگونه طراحی اتصالات سازه فولادی را یاد بگیریم؟

مجتمع آموزشی امیرکبیر با بررسی چالش‌ها و پیچدگی‌هایی که طراحان سازه فولادی در طراحی اتصالات ممکن است با آن‌ رو به رو شوند و با بررسی حل این مشکل دوره‌ی جدیدی را به نام طراحی دستی اتصالات جوشی و پیچی برگزار می‌کند که هدف از این دوره تسلط بر طراحی تمامی اتصالات به صورت کاملا اصولی و بر اساس ضوابط آیین‌نامه ای و نکات اجرایی است تا طراحان بتوانند به صورت کاملا دستی اتصالات مورد نیاز خود را طراحی کنند و یا اتصالات طراحی شده توسط نرم افزار‌های آماده را بررسی نموده و از درستی و اجرایی بودن آن ها اطمینان حاصل نمایند.
این دوره شامل آموزش چه مطالبی می‌شود؟
در این دوره به آموزش طراحی دستی تمام اتصالات رایج در ساختمان‌های فولادی پرداخته می‌شود که این آموزش‌ها عبارت‌ اند از:
  • طراحی اتصال مفصلی با مقطع نبشی نشیمن
  • طراحی اتصال مفصلی تقویت شده
  • طراحی اتصال مفصلی با ورق جان
  • طراحی اتصال گیردار WFP (گیردار جوشی به کمک ورق‌های زیرسری و روسری)
  • طراحی اتصال گیردار RBS (تیر با مقطع کاهش یافته)
  • طراحی اتصال گیردار WUF-W (گیردار تقویت نشده جوشی)
  • طراحی اتصال گیردار BFP (اتصال پیچ‌ها به کمک ورق زیرسری و روسری)
  • طراحی اتصال گیردار BUEEP,BSEEP (فلنج 4 پیچه و 8 پیچه)
  • طراحی ورق‌های گاست پلیت‌ها
  • طراحی کامل صفحه ستون
  • طراحی ورق‌های پیوستگی و چشمه اتصال
  • طراحی وصله‌ها (تیر، ستون)

 هدف از این دوره تسلط بر طراحی تمامی اتصالات به صورت کاملا اصولی و بر اساس ضوابط آیین‌نامه ای و نکات اجرایی است

مجتمع آموزشی امیرکبیر شرکت این دوره رو به چه کسانی پیشنهاد می‌کند:

این دوره لازمه‌ی تمام افرادی است که در زمینه طراحی سازه به ویژه طراحی سازه‌های فولادی فعالیت می‌کنند. یکی از دلایلی که طراحان به سراغ طراحی ساختمان اسکلت فولادی نمی‌روند ضعف در انجام طراحی اتصالات سازه فولادی است.

شرکت در این دوره به تمامی علاقه مندان به حوزه طراحی سازه از جمله دانشجویان و مهندسان رشته عمران و تمام کسانی که به طراحی ساختمان از جمله ساختمان‌های فولادی آشنایی دارند پیشنهاد می‌شود.

علاقه‌مندان با شرکت در این دوره می‌توانند اطلاعات و مهارت خودرا در زمینه سازه‌های فولادی تکمیل کنند و در بازار داغ و رقابتی سازه های فولادی فعالیت نموده و در این عرصه پول ساز صاحب شغل و درآمد شوند.

آیا امکان دریافت مدرک از این دوره آموزشی وجود دارد؟

کلیه شرکت کنندگان در دوره می‌توانند در صورت نیاز پس از شرکت در کارگاه رفع اشکال، در صورت تمایل آزمون داده و جهت دریافت مدرک به سازمان فنی و حرفه‌ای معرفی شده و درخواست مدرک نمایند.
در پایان می‌توان گفت:
در کشور ما طراحی و اجرای سازه‌های فولادی به یکی از حرفه‌های بزرگ و پول ساز تبدیل شده است و یکی از دلایلی که باعث شده طراحان از این حوزه فاصله بگیرند عدم توانایی درست و دقیق بر طراحی اتصالات سازه فولادی است.
مجتمع آموزشی امیرکبیر با برگزاری این دوره کاربردی قصد دارد به تکمیل کردن دانش طراحی علاقه‌مندان به این حوزه بپردازد و به هرچه اقتصادی، ایمن و بهتر طراحی شدن ساختمان ها کمک کند و راهی به سوی موفقیت هرچه تمام تر طراحان باز کند.

این دوره بخشی از پودمان محاسب حرفه ای سازه می شود که شما در این پودمان به مباحث طراحی سازه های بتنی و فولادی به طور صفر تا صد مسلط خواهید شد

همچنین اگر به حوزه ی طراحی سازه های فولادی علاقمند هستید می توانید با گذراندن این دوره در کنار دوره ی طراحی سازه های فولادی با ایتبس به طور کامل بر این حوزه مسلط شوید.
